Tafel 47 - Heizanlage

Anschlusskasten inklusive Klappe (Teil 3) und Achse (Teil 4) und Befestigungsmittel (Teil 5 und 6).

Der Kasten ist ungebohrt bei Einzelbestellung, damit er bei euch passt, sollte er nach eurer Windführung gebohrt werden. Bei Bestellung von Windführung und Anschlusskasten zusammen von mir bohre ich ihn und verschraube die Teile (Teil 8, 9 und 10).

Für die Windführung siehe Tafel 12.

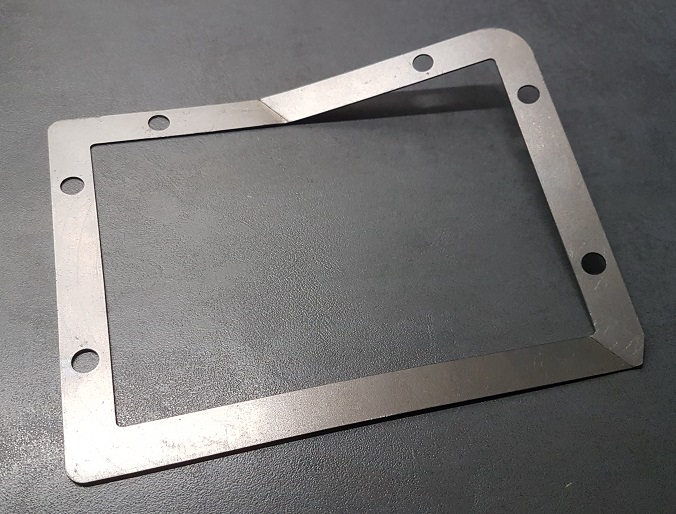

Ausgleichrahmen in 1,5mm Stärke.

Hinterer Teil des Heizkanals. Er ist ohne Befestigungsbohrungen, ich kann sie nach meiner originalen Kettenkradwanne bohren, rate davon jedoch ab. Es wird dann ziemlich sicher nicht passen. Schon gebohrt bestellte Kanäle sind leider vom Umtausch ausgeschlossen, da sie auf Bestellung extra angefertigt werden.

Rohling für die Freimachung im hinteren Heizkanal, bei der Lüfterlagerung.

Das Blech ist ein Rohteil, es muß bzw kann in der Breite gekürzt werden und es müssen die 2stk Löcher für die M6 Schrauben gebohrt werden. Bei einigen Kettenkrädern ist die Lüfterhalterung in der Mitte des Heizkanals, bei anderen 2cm verschoben. Das Blech muß daher zwingend vom Käufer auf das jeweilige Kettenkrad angepasst werden.

Vorderer Teil des Heizkanals. Er ist ohne Befestigungsbohrungen, ich kann sie nach meiner originalen Kettenkradwanne bohren, rate davon jedoch ab. Es wird dann ziemlich sicher nicht passen. Schon gebohrt bestellte Kanäle sind leider vom Umtausch ausgeschlossen, da sie auf Bestellung extra angefertigt werden.
